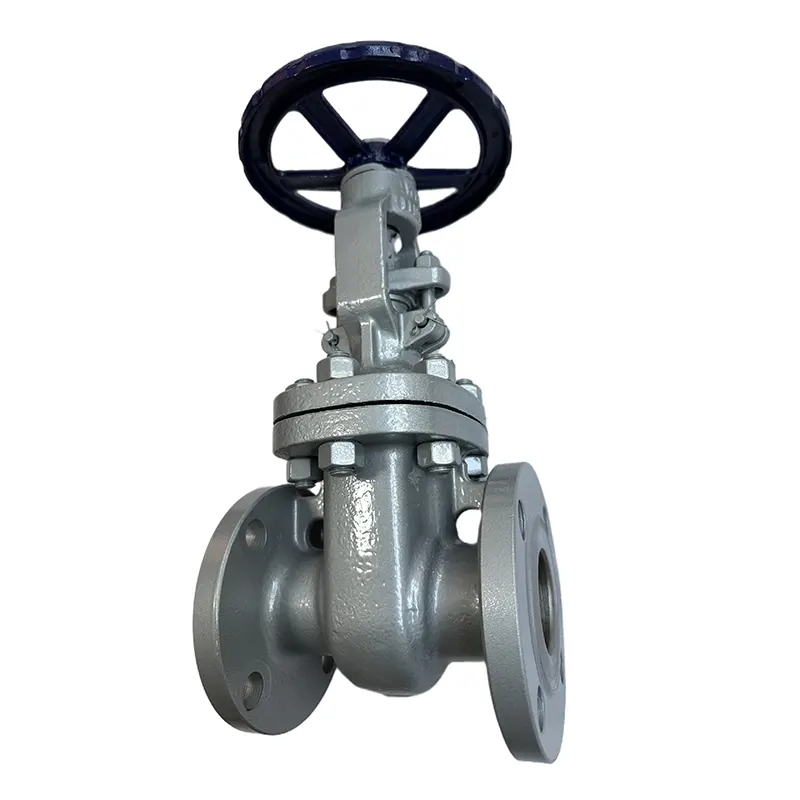

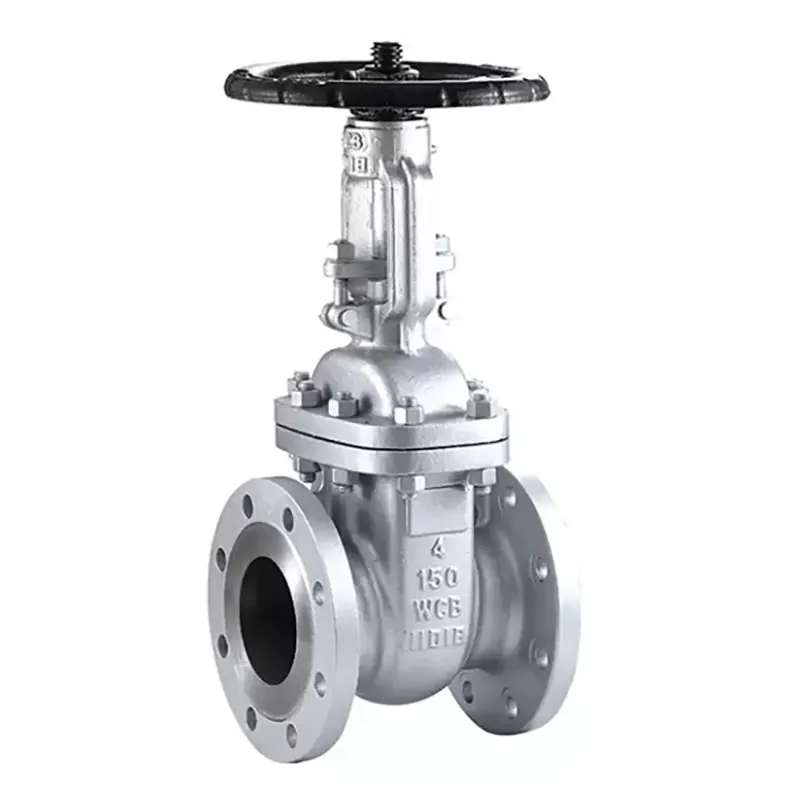

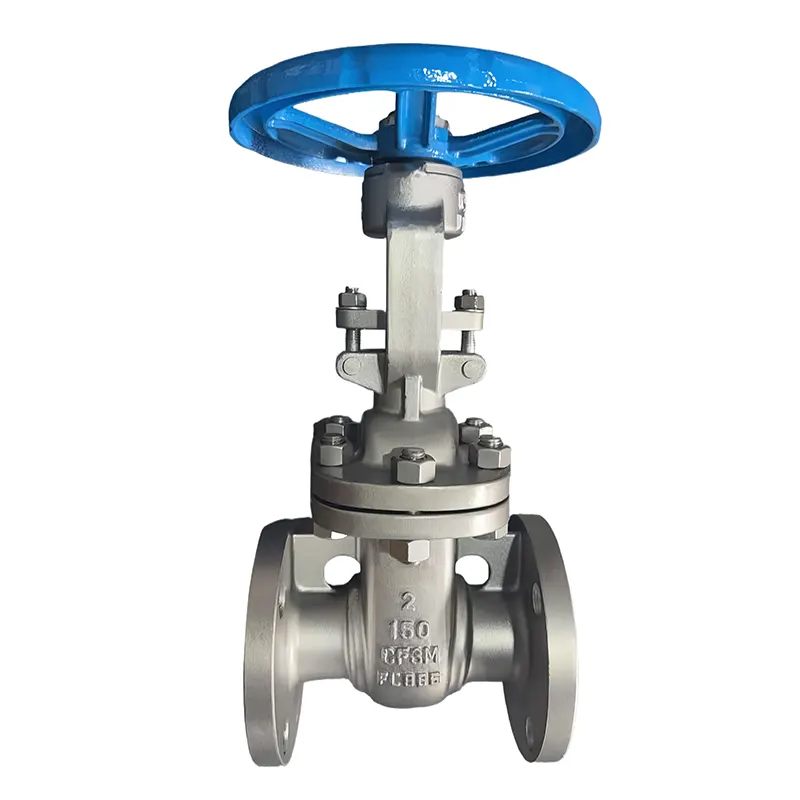

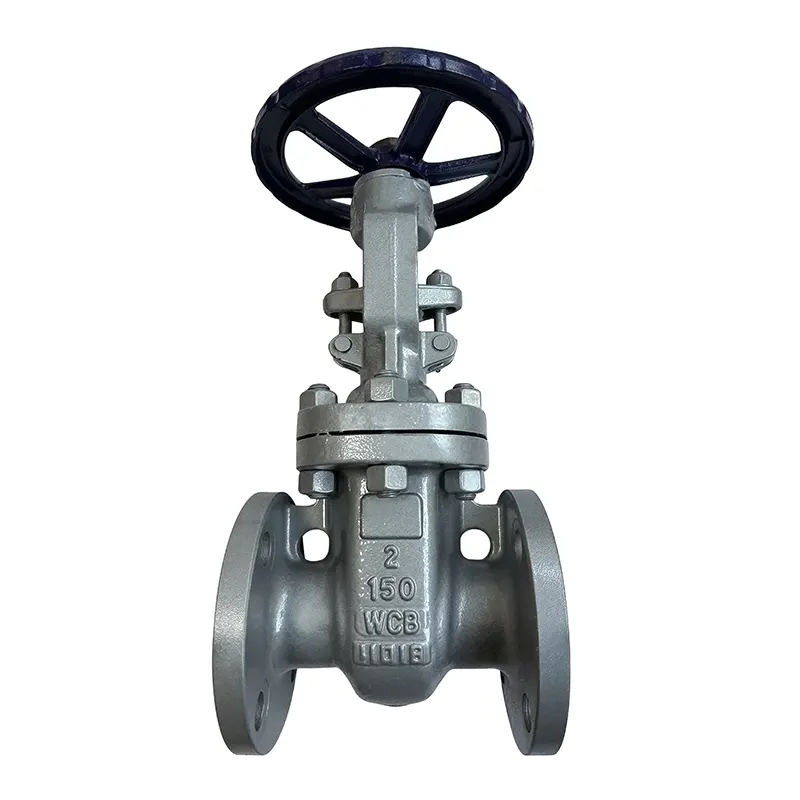

Yüksek Basınçlı Sürgülü Vana

Hassas üretim hatları ve API 598 hidrostatik testleri de dahil olmak üzere tam kapsamlı sıkı kalite kontrol ile donatılmış, ISO ve API kimlik bilgilerine sahip sertifikalı bir vana üreticisiyiz. Deneme ve toplu siparişler için esnek MOQ ile OEM ve ODM özelleştirmeleri mevcuttur. Ağır hizmet tipi yüksek basınçlı sürgülü vanalarımız dünya çapında gönderilmekte ve mühendislik müşterilerimizden büyük övgüler almaktadır.

Bu yüksek basınçlı sürgülü vanalar ne tür çalışma senaryolarına uyum sağlayabilir?

Petrol ve gaz taşımacılığında, termik santrallerde, kimyasal rafinerilerde ve yüksek sıcaklıkta buhar hatlarında yaygın olarak kullanılan yüksek basınçlı boru hatları için tam çaplı izolasyon kesme ekipmanı görevi görürler. Boru hattı bakımı ve acil kapatma için akışı tamamen açar veya tamamen kapatırlar.

Anahtar Nitelikler

Bu tip sürgülü vana kısma veya basınç ayarlama işleri için uygun mudur?

Kesinlikle hayır. Bu sürgülü vanalar tamamen açma-kapama izolasyonu için tasarlanmıştır. Valfin kısmen açılması, sert alaşımlı kama sızdırmazlık yüzeyinin hızlı akan ortam tarafından ciddi şekilde aşınmasına ve bunun sonucunda kalıcı sızıntıya yol açacaktır. Basınç düşürme ve akış kontrolü için özel düzenleme vanaları gereklidir.

Bu yüksek basınçlı sürgülü vanaların imalatında hangi hammaddeler kullanılıyor?

Gövde ve kaput: Döküm A216 WCB, dövme A105, düşük sıcaklık A350 LF2 karbon çeliği

Valf gövdesi: A182 F304, A182 F316 veya 13Cr paslanmaz çelik

Kama diski: Stellite sert yüzeyli karbon çeliği alt tabaka

Koltuk yüzeyleri: Stellite / Inconel sert alaşımı

Sızdırmazlık contaları: RTJ metal halka contalar, grafit spiral sargılı contalar

Yüksek basınçlı boru hattı hizmetinde, yüksek basınçlı sürgülü vanaları küresel vanalar ve kelebek vanalara kıyasla daha iyi bir seçim haline getiren avantajlar nelerdir?

Birincisi, tam düz geçişli delikleri neredeyse sıfır akış direnci sağlar; küresel vanalarda sıkışmış boşluklar bulunurken, kelebek vanalarda ekstra basınç kaybı yaratan dahili disk tıkanıklıkları bulunur.

İkincisi, tamamı metal sert contalı kama yapısı, ultra yüksek Sınıf 2500 basınca ve yüksek sıcaklığa dayanabilirken, yumuşak contalı küresel ve kelebek vanalar aşırı termal ve basınç yükleri altında arızalanır.

Üçüncüsü, kalın ağır duvarlı gövdeler ve isteğe bağlı kaynaklı kapaklar, kritik yüksek basınçlı yanıcı ortam boru hatları için yüzer küresel ve ince kelebek vanaların çözemediği sızıntı risklerini ortadan kaldırır.

Dördüncüsü, çoğu kelebek vananın karşılayamayacağı zorunlu bir güvenlik standardı olan API 6D yangına dayanıklılık sertifikasını destekliyorlar.

Hangi temel yapısal tasarımlar standart bir yüksek basınçlı sürgülü vanayı diğerlerinden ayırır?

Akış kaybını azaltmak için tam geçişli düz delik

Kabarcık geçirmez metal-metal sızdırmazlık için Stellite alaşımı ile kaplanmış katı veya bölünmüş takoz

Kalın duvarlı döküm/dövme karbon çelik gövde, cıvatalı veya basınca dayanıklı kaynaklı kapak

Güvenilir yüksek basınçlı sızdırmazlık için RTJ metal halka flanş contaları

Harici ortam sızıntısını durdurmak için çok katmanlı arka koltuk gövde contası

API 6D, ASME B16.34 ile tam uyumlu, API 598 hidrostatik ve yangına dayanıklı testlerden geçmiştir

Çoklu tahrik seçenekleri: el çarkı, dişli kutusu, elektrikli, pnömatik veya hidrolik aktüatör
