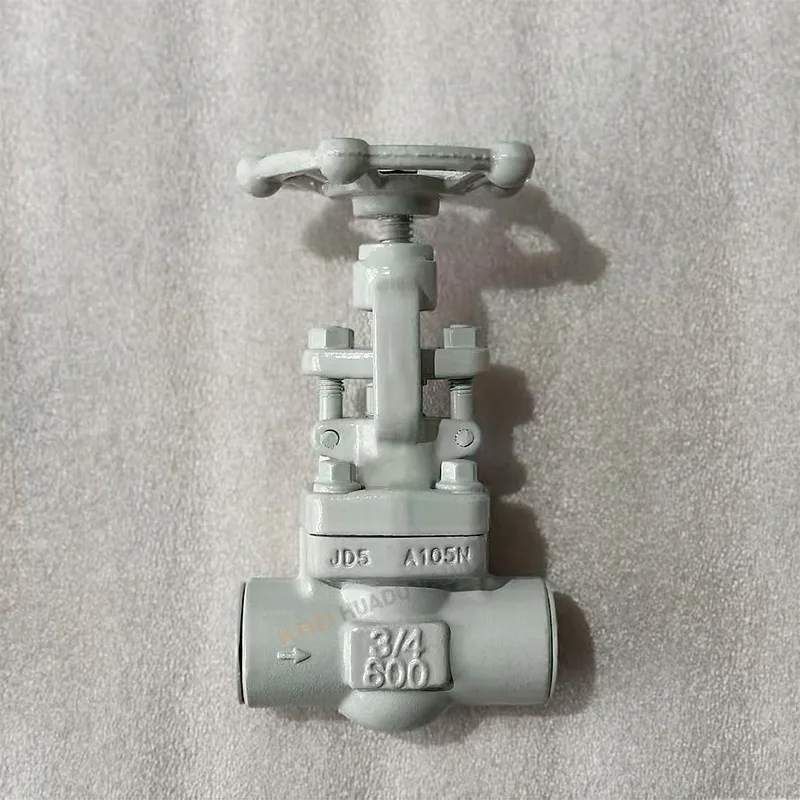

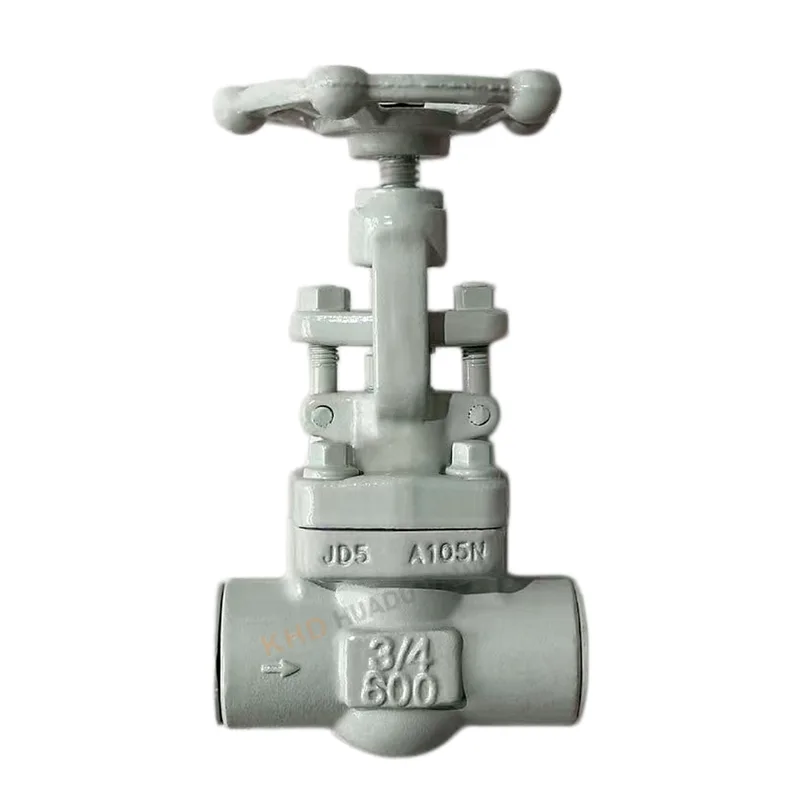

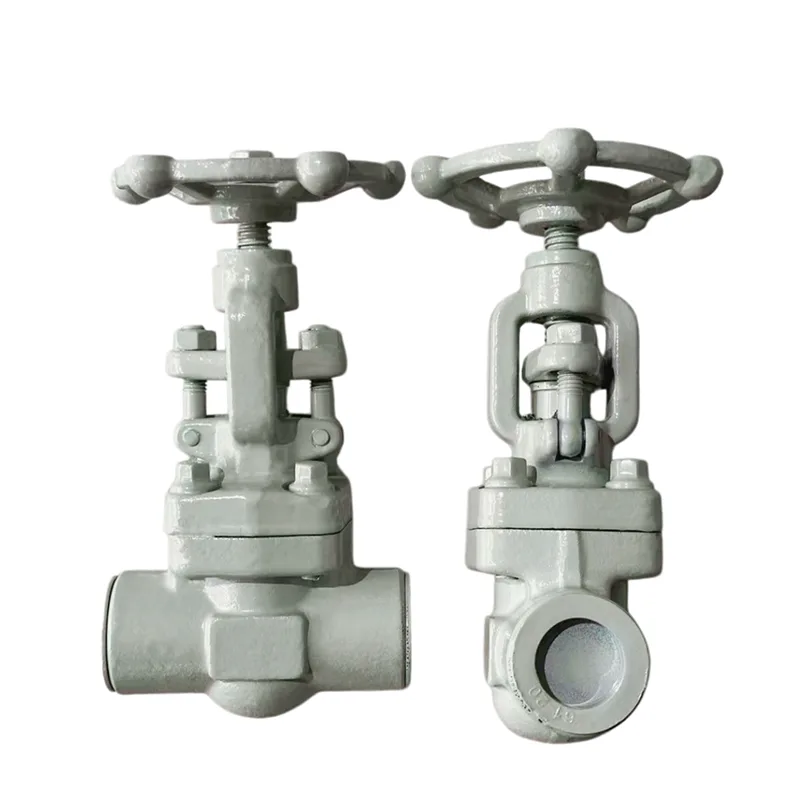

Soket kaynaklı Dövme Sürgülü Vana

Soket kaynaklı dövme sürgülü vana, boru hattının kapatılması ve akış kontrolü için tasarlanmış yüksek basınçlı bir endüstriyel vanadır. Huadu Valve Group tarafından üretilen A105N dövme karbon çeliği kullanır ve Sınıf 600 çalışma koşullarına uygundur. Güvenlik ve sızdırmazlık performansının kritik olduğu petrol, kimya, enerji ve yüksek basınçlı buhar sistemlerinde yaygın olarak kullanılır. Soket kaynaklı dövme sürgülü vana, zorlu endüstriyel ortamlarda istikrarlı çalışma ve uzun servis ömrü sağlar.

Hammadde ve Yapısal Avantajlar

Yüksek Kaliteli Dövme Çelik Gövde

Soket kaynaklı dövme sürgülü vana A105N dövme karbon çeliğinden yapılmıştır ve aşağıdakileri sağlar:

Yüksek mukavemet ve yoğunluk

Mükemmel darbe dayanımı

Gözenekler veya kum delikleri gibi döküm kusurları yok

Sıkı Malzeme Denetimi

Her bir hammadde partisi, aşağıdakileri sağlamak için spektral analiz kullanılarak test edilir:

Doğru kimyasal bileşim

Geri dönüştürülmüş veya standartların altında malzeme yok

Kararlı mekanik performans

Soket Kaynaklı Bağlantının Avantajları

Soket kaynaklı dövme sürgülü vana bağlantı tipi şunları sağlar:

Güçlü sızdırmazlık performansı

Flanşlardan daha iyi yüksek basınç dayanımı

Kritik sistemde daha az sızıntı riski

Teknik Özellikler

Standart Parametreler

Boyut: DN15–DN50 (normal stok)

Basınç Değeri: Sınıf 300 / Sınıf 600

Malzeme: A105N dövme karbon çeliği

Tip: Soket kaynaklı dövme sürgülü vana

Sıcaklık Aralığı: -29°C ila 570°C

Üretim Süreci

Soket kaynaklı dövme sürgülü vana şu şekilde üretilir:

Entegre kalıp dövme

Isıl işlem (normalleştirme işlemi)

CNC hassas işleme

Performans Özellikleri

Mikron düzeyinde sızdırmazlık yüzeyi doğruluğu

Sıfır sızıntı sızdırmazlık performansı

Sıkışma olmadan sorunsuz çalışma

Yüksek sıcaklıkta buhar sistemleri için uygundur

Uygulama Alanları

Petrol ve Gaz Endüstrisi

Soket kaynaklı dövme sürgülü vana aşağıdaki alanlarda yaygın olarak kullanılır:

Rafineri boru hatları

Yağ iletim sistemleri

Doğal gaz tesisleri

Kimya Endüstrisi

Yüksek basınçlı kimyasal boru hatları

Aşındırıcı sıvı kontrol sistemleri

Reaktör giriş/çıkış sistemleri

Enerji Endüstrisi

Buhar boru hatları

Termik güç sistemleri

Yoğuşma boru hatları

Genel Endüstriyel Kullanım

Yüksek basınçlı küçük çaplı boru hatları

Ekipman izolasyon sistemleri

Güvenlik kapatma uygulamaları

Anahtar özellikler

SSS

Soket kaynaklı bağlantı nedir?

Soket kaynaklı bağlantı, borunun girintili bir sokete yerleştirildiği ve daha sonra dışarıdan kaynaklandığı bir boru birleştirme yöntemidir. Genellikle yüksek basınçlı, küçük çaplı sistemlerde kullanılır.

Soket kaynaklı dövme sürgülü vana durumunda boru, vana ucu soketine yerleştirilir ve güçlü, sızdırmaz bir bağlantı oluşturacak şekilde kaynak yapılır.

Soket kaynaklı bağlantının temel özellikleri

Yüksek mukavemet ve basınç dayanımı

Mükemmel sızdırmazlık performansı

DN15–DN50 küçük boru hatlarına uygundur

Dişli bağlantılara kıyasla daha az sızıntı riski

Petrol, gaz ve buhar sistemlerinde yaygındır

Soket kaynak vanaları kaynak yapılmadan önce sökülmeli mi?

Evet, kesinlikle. Soket kaynaklı dövme sürgülü vana monte edilmeden önce, kaynak sırasında vana kısmen monte edilmemelidir.

Doğru kurulum uygulaması:

Mümkünse dahili bileşenleri çıkarın (veya vananın tamamen açık olduğundan emin olun)

Boruyu tamamen sokete yerleştirin

Küçük bir genleşme boşluğunu koruyun (~1,5–2 mm)

Yalnızca dış bağlantıda kaynak yapın

Vanayı çalıştırmadan önce soğumaya izin verin

Önemli notlar:

Valf gövdesinin aşırı ısınmasını önleyin

Kaynak cürufunun valf boşluğuna girmesini önleyin

Kaynak yapmadan önce doğru hizalamayı sağlayın

Uygun olmayan kaynak, sızdırmazlık yüzeylerine zarar verebilir ve valf ömrünü kısaltabilir.

OS&Y ile cıvatalı kaporta arasındaki fark nedir?

Bunlar sürgülü vanalarda kullanılan iki farklı yapısal tasarımdır.

OS&Y (Dış Vida ve Boyunduruk)

Mil dişi valf gövdesinin dışındadır

Görünür gövde hareketi açık/kapalı durumunu gösterir

Daha kolay bakım ve çalışma izleme

Yangından korunma ve endüstriyel sistemlerde yaygındır

Cıvatalı Kaporta

Kaput, cıvatalar kullanılarak valf gövdesine bağlanır

İç gövde tasarımı (dışarıdan görünmez)

Kompakt yapı

Genel endüstriyel uygulamalarda yaygın olarak kullanılır

Basit karşılaştırma:

OS&Y = harici görünürlük + kolay çalışma izleme

Cıvatalı kaporta = kompakt + uygun maliyetli yapı

Proje gereksinimlerine bağlı olarak her iki tip de soket kaynaklı dövme sürgülü vanalarda uygulanabilir.
