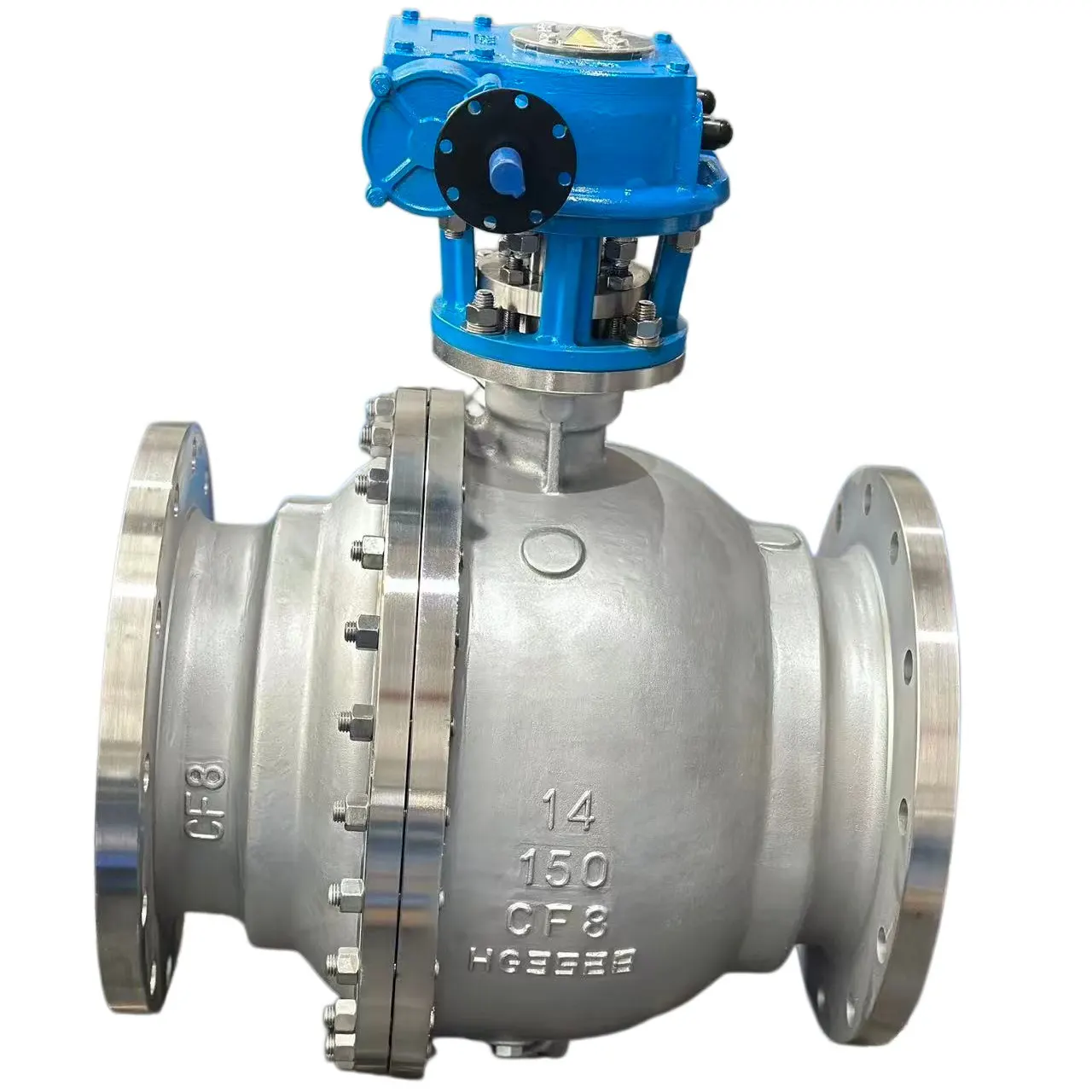

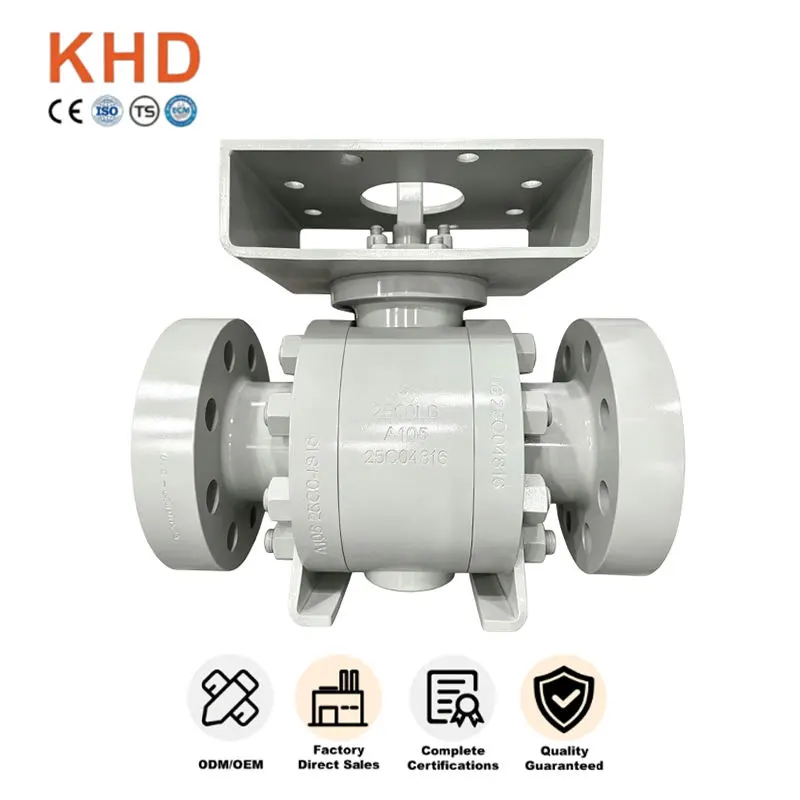

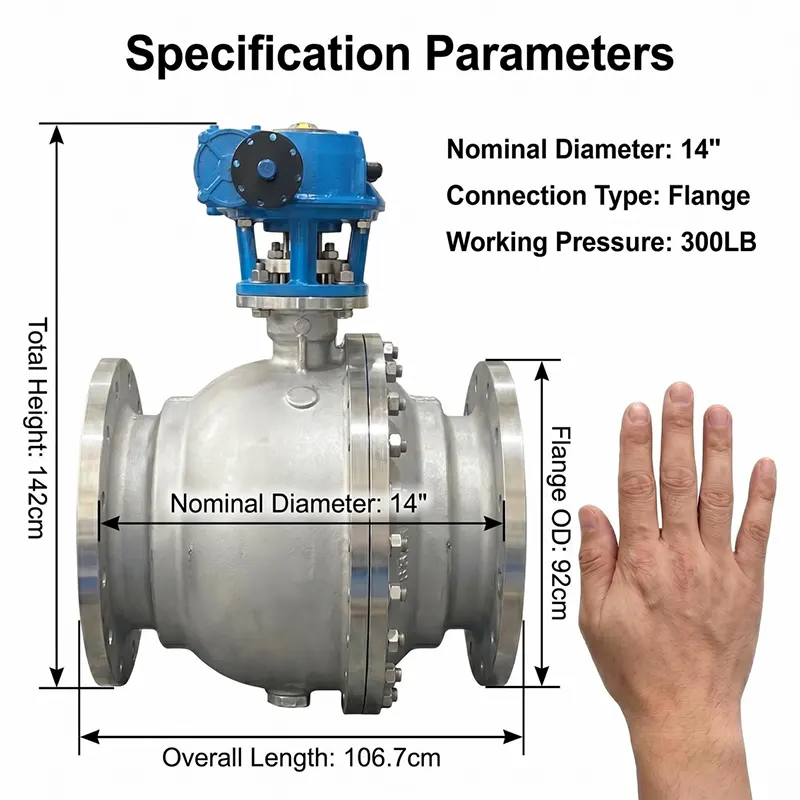

Paslanmaz Çelik Sabit Küresel Vana Dövme Flanşlı Küresel Vana

Ürün Özellikleri

- Büyük delikli ve yüksek basınçlı çalışma koşullarına uygun, muyluya monteli sabit bilyalı yapı.

- Yoğun malzemeli, yüksek mekanik mukavemetli ve iyi korozyon önleme performansına sahip dövme valf gövdesi.

- Tam port tasarımı, küçük akış direnci, büyük akış kapasitesi, boru hattı pigleme temizliği için uygun.

- Yaylı yüzer koltuk, çift yönlü sıkı kapatma ve düşük sızıntı oranı sağlar.

- API 607'ye uygun, anti statik ve yangına dayanıklı yapıya sahip, patlama önleyici gövde tasarımı.

- Çalışma güvenliğini artırmak amacıyla anormal boşluk aşırı basıncına karşı kendinden tahliyeli koltuk.

- Düşük çalışma torku, uzun süreli istikrarlı hizmet için sık açma-kapama döngülerini destekler.

Anahtar Nitelikler

Ürün Yapısı

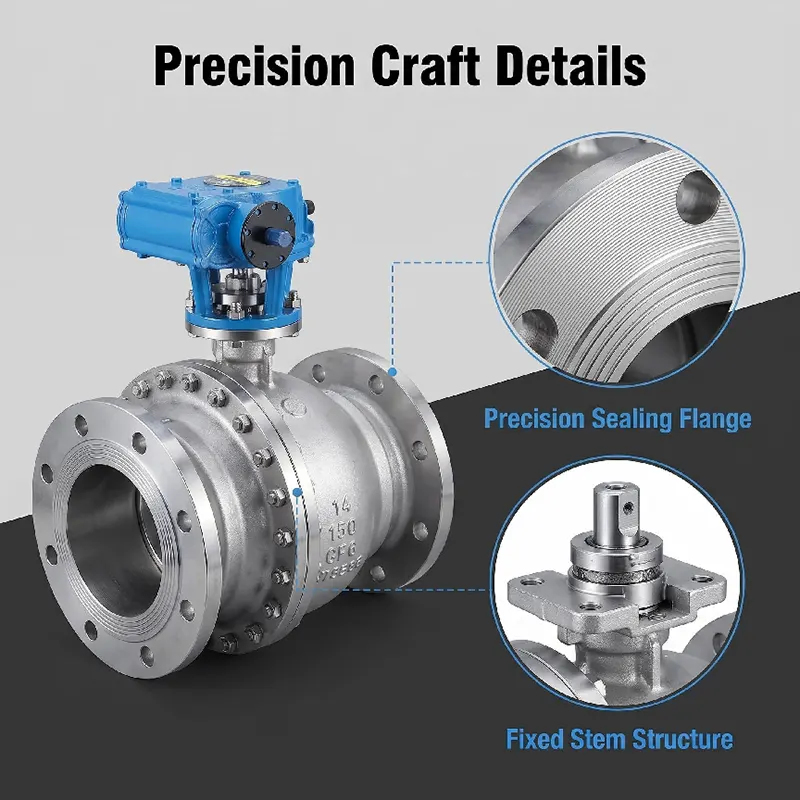

Bu, Paslanmaz Çelik Sabit Küresel Vana Dövme Flanşlı Küresel Vanadır. Top, koltuk kuvvetiyle yüzmek yerine üst ve alt muylu milleri tarafından desteklenir. Ana bileşenler arasında dövme valf gövdesi, kapak, sabit bilya, üst ve alt muylu milleri, yaylı önceden yüklemeli yüzer yuvalar, patlama önleyici gövde, flanş bağlantı uçları ve aktüatörler için ISO 5211 üst montaj pedi bulunur. Talep üzerine çift blok ve boşaltma fonksiyonu sağlanabilir. Flanş yüzü seçenekleri: RF, RTJ.

- Valf Gövdesi / Kaput: Dövme paslanmaz çelik A182 F304 / A182 F316L

- Bilya: Dövme paslanmaz çelik, sert krom kaplamalı veya Stellite sert yüzeyli

- Kök: A182 F316 paslanmaz çelik

- Yuva Contası: Yumuşak conta için PTFE / RPTFE; Metal sert conta için Stellite 6 sert alaşım

- Conta ve O ring: FKM, PTFE, farklı sıcaklıktaki ortamlar için özelleştirilmiş

- Cıvatalar: B8 / B8M paslanmaz çelik cıvatalar

Basınç ve Sıcaklık Aralığı

-Basınç Sınıfı: PN16-PN100, Class150-Class2500

-Çalışma Sıcaklığı:

•Yumuşak contalı versiyon:-29°C ~ +200°C

•Metal sert contalı versiyon: -29°C ~ +425°C

-Test Standardı: API 598, nominal basıncın 1,5 katı kabuk testi; koltuk testi anma basıncının 1,1 katı

-Boyut Aralığı: DN50-DN600 (NPS2"-NPS24")

Operasyon Türleri

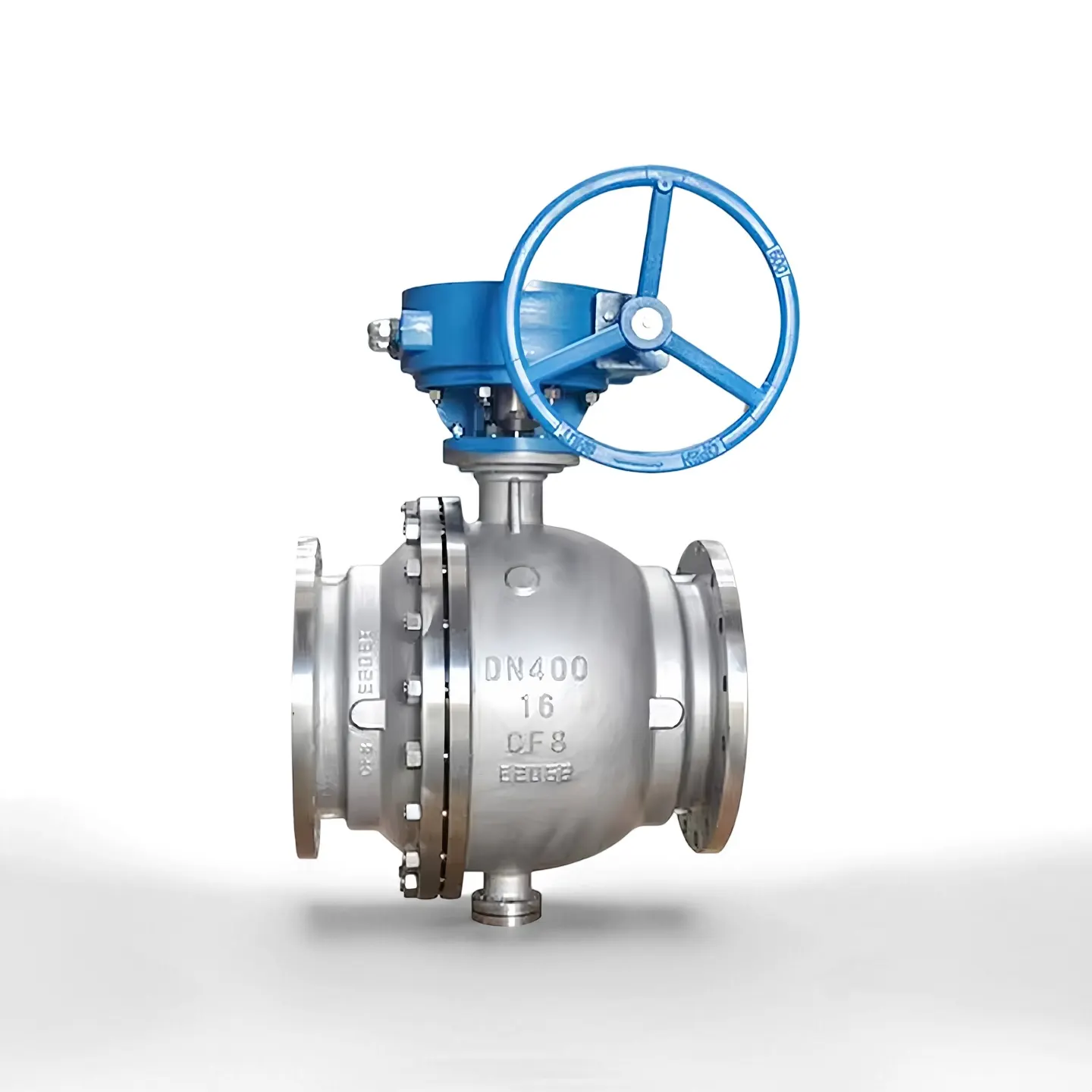

-Manuel: Büyük tork gereksinimi için sonsuz dişli operatörü

-Pnömatik: Tek etkili / çift etkili pnömatik aktüatör, limit anahtarlı ve solenoid valfli

-Elektrik: Uzaktan otomatik kontrol için açma-kapama tipi veya modülasyonlu elektrikli aktüatör

-Özel istek üzerine hidrolik / elektro-hidrolik çalıştırma mevcuttur

Tüm aktüatörler ISO 5211 montaj platformuna uygundur.

Uygulamalar

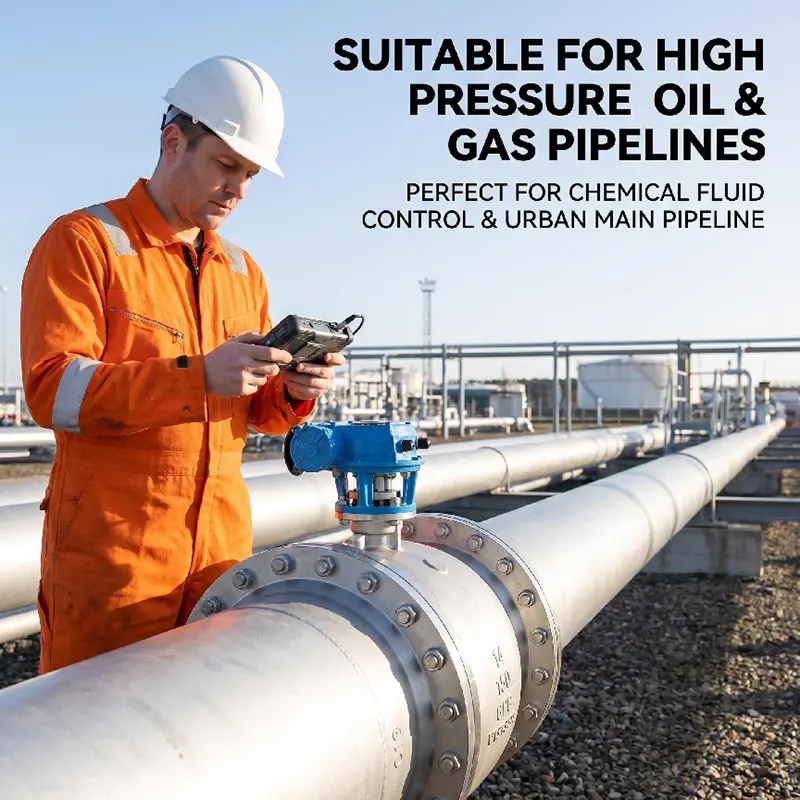

Sıvı, gaz ve aşındırıcı ortamlar için açma-kapama ve izolasyon hizmetlerinde yaygın olarak benimsenmiştir. Esas olarak petrol ve gaz uzun mesafe boru hatları, petrokimya tesisleri, kimyasal işleme, enerji üretimi, su arıtma, LNG ve diğer ağır sanayi projelerinde kullanılır.

Neden Paslanmaz Çelik Sabit Küresel Vana Dövme Flanşlı Küresel Vanamızı Seçmelisiniz？

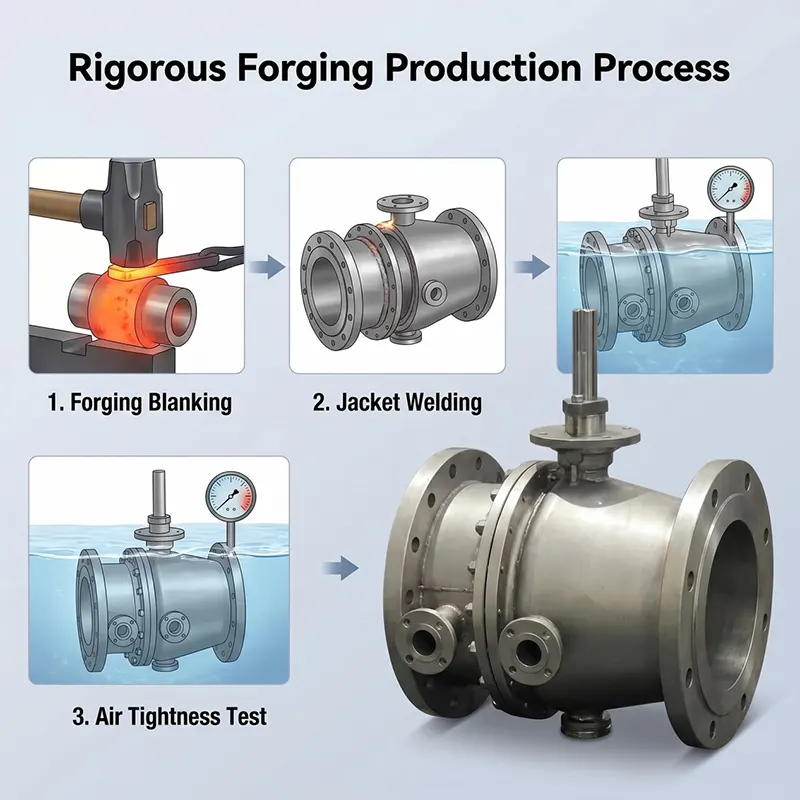

1. Tam dövme işlemini benimseyin, iç malzeme döküm gözenekliliği kusurları olmadan kompakt, yüksek basınçlı ağır hizmet boru hattına uygundur.

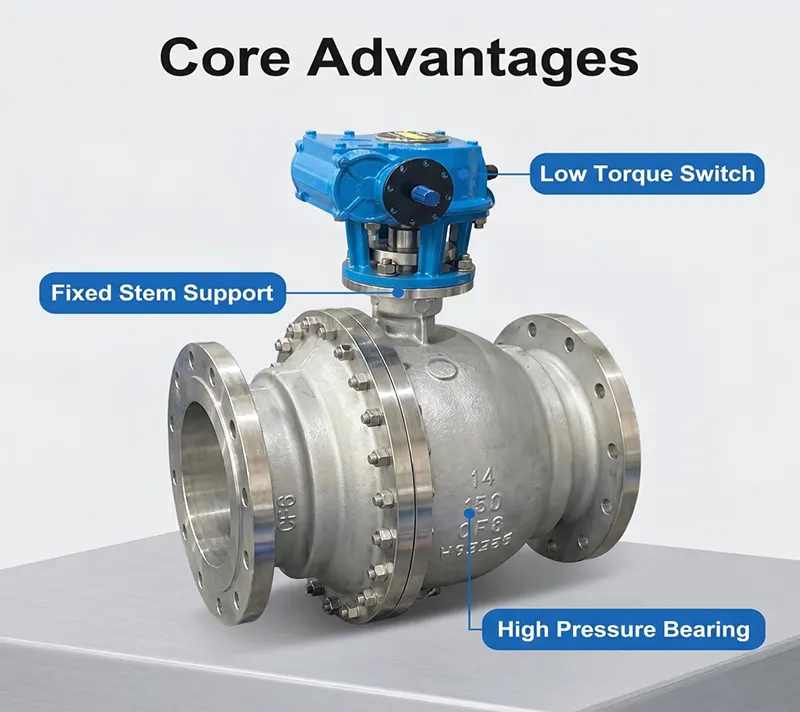

2. Muylu sabit bilya tasarımı, büyük boyutlu yüksek basınçlı çalışma koşulları için çalışma torkunu büyük ölçüde azaltır.

3. Sıkı malzeme giriş muayenesi, her valf teslimattan önce tam hidrostatik ve gaz yatağı sızıntı testinden geçer.

4. Farklı sıcaklık ve ortam taleplerini karşılamak için yumuşak contalı ve metal sert contalı iki versiyonu destekleyin.

5. Projeniz için eksiksiz teknik destek, çizim incelemesi ve satış sonrası rehberlik sunuyoruz.

Satın Alma Rehberi

Lütfen soruşturma gönderirken aşağıdaki bilgileri sağlayın:

1. Nominal boyut ve basınç sınıfı

2. Çalışma ortamı, gerçek çalışma sıcaklığı

3. Conta tipi: yumuşak conta veya metal sert conta

4. Çalışma tipi (sonsuz dişli / pnömatik / elektrik vb.)

5. Flanş standardı ve flanş yüz tipi (RF / RTJ)

6. Özel gereksinim: yangına dayanıklı, DBB işlevi, korozyon önleyici işlem vb.

Mühendisimiz çalışma koşullarınıza göre uygun teklif sunacaktır.

Paketleme ve Nakliye

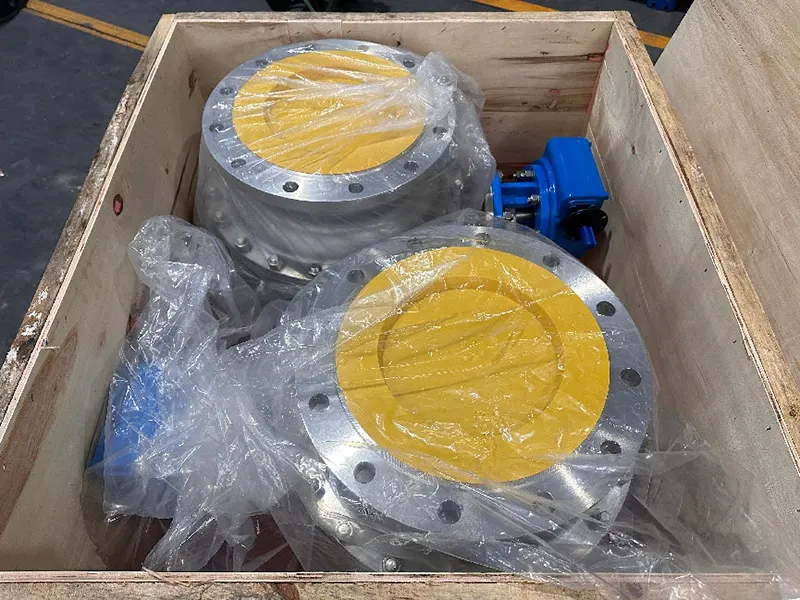

Her vana ambalajlamadan önce temizlenecek ve korunacaktır. Valf portları, iç boşluğu temiz tutmak için plastik kapaklarla kapatılmıştır. Vanalar deniz taşımacılığına uygun masif kontrplak kasalarda paketlenir. EXW,FOB, CIF, DAP ve diğer ticari şartları destekliyoruz. Mallar belirlenen limana veya depoya teslim edilebilir.

OEM ve ODM

OEM ve ODM siparişlerini kabul ediyoruz. Müşteri çizimine veya teknik gereksinime göre gövde malzemesini, conta malzemesini, flanş standardını, özel uzatma gövdesini, özel boyayı ve logo işaretlemesini özelleştirebiliriz. Proje siparişleri için esnek MOQ.

Muayene ve Test

Her vana sevkıyattan önce API 598 standardına göre tam kapsamlı denetimden geçer.

- Hammadde giriş denetimi: malzemenin kimyasal bileşimi ve mekanik özellik kontrolü, malzeme izlenebilirlik kaydı sağlandı.

- Kabuk hidrostatik testi: Valf gövdesi ve kapak için nominal basıncın 1,5 katı.

- Yuva sızıntı testi: Nominal basıncın, su veya nitrojen ortamının 1,1 katı.

- Görsel muayene, boyut kontrolü, boya ve yüzey kalitesi kontrolü.

- Müşterinin talebi üzerine SGS, BV gibi üçüncü taraf kuruluşlar tarafından yapılan tanık testi kabul edilebilir.

- MTC malzeme test sertifikası, hidro-test raporu, uygunluk belgesi dahil olmak üzere tam belge seti temin edilebilir.

Kurulum ve Bakım Kılavuzu

- Kaynak cürufu, kum ve döküntüleri temizlemek ve sızdırmazlık yüzeyinin zarar görmesini önlemek için kurulumdan önce boru hattını iyice temizleyin.

- Vanayı doğru akış yönünde monte edin, flanş cıvatalarını çapraz ve eşit şekilde sıkın.

- Uzun süreli depolama veya çalışma durumunda vanayı yarı açık konumda tutmayın.

- Düzenli çalışma için, contanın yapışmasını önlemek amacıyla periyodik olarak tam stroklu açma kapama döngüsünü çalıştırın.

- Rutin saha incelemesi sırasında flanş bağlantısını ve mil salmastrasını dış sızıntı açısından kontrol edin.

- Planlı kapatma sırasında aşınmış conta parçalarını değiştirin; çalışma ortamınıza uygun conta malzemesi kullanın.

- Aktüatör takılıysa aktüatör torkunu ve limit anahtarı durumunu düzenli olarak kontrol edin.

Satış Sonrası Hizmet

-Garanti süresi: Üretim hatalarına karşı sevkiyat tarihinden itibaren 12 ay garanti.

-Çizim incelemesi, parametre onayı ve operasyon rehberliği dahil teknik destek sağlıyoruz.

-Mühendislik ekibimiz teknik soruları 24 çalışma saati içinde yanıtlar.

-Yeniden sipariş için yedek parçalar (koltuklar, contalar, gövde salmastrası) mevcuttur.

-Büyük ölçekli proje siparişleri için yerinde teknik danışmanlık ayarlanabilir.

Not: Garanti, yanlış kurulum, yanlış çalıştırma veya uygun olmayan ortam koşullarından kaynaklanan hasarları kapsamaz.

İlgili Önerilen Ürünler

-Yüzer küresel vana (2 adet / 3 adet paslanmaz çelik küresel vana)

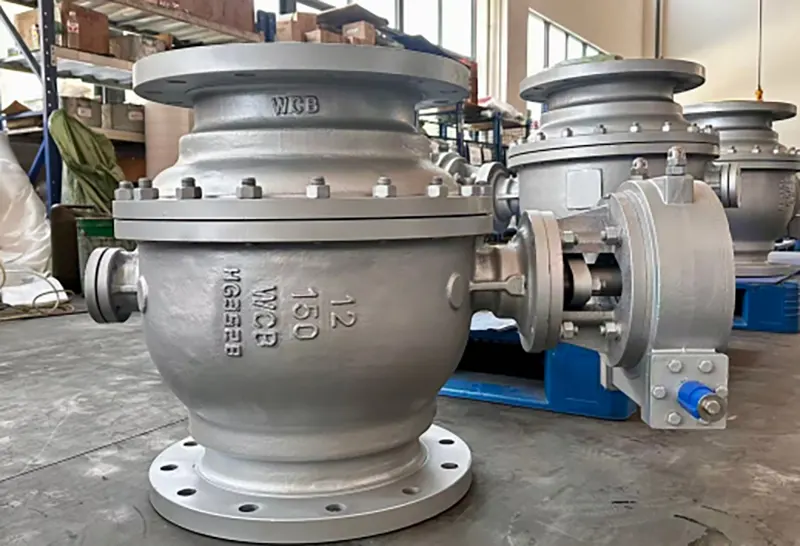

-WCB karbon çeliği sabit muylulu küresel vana

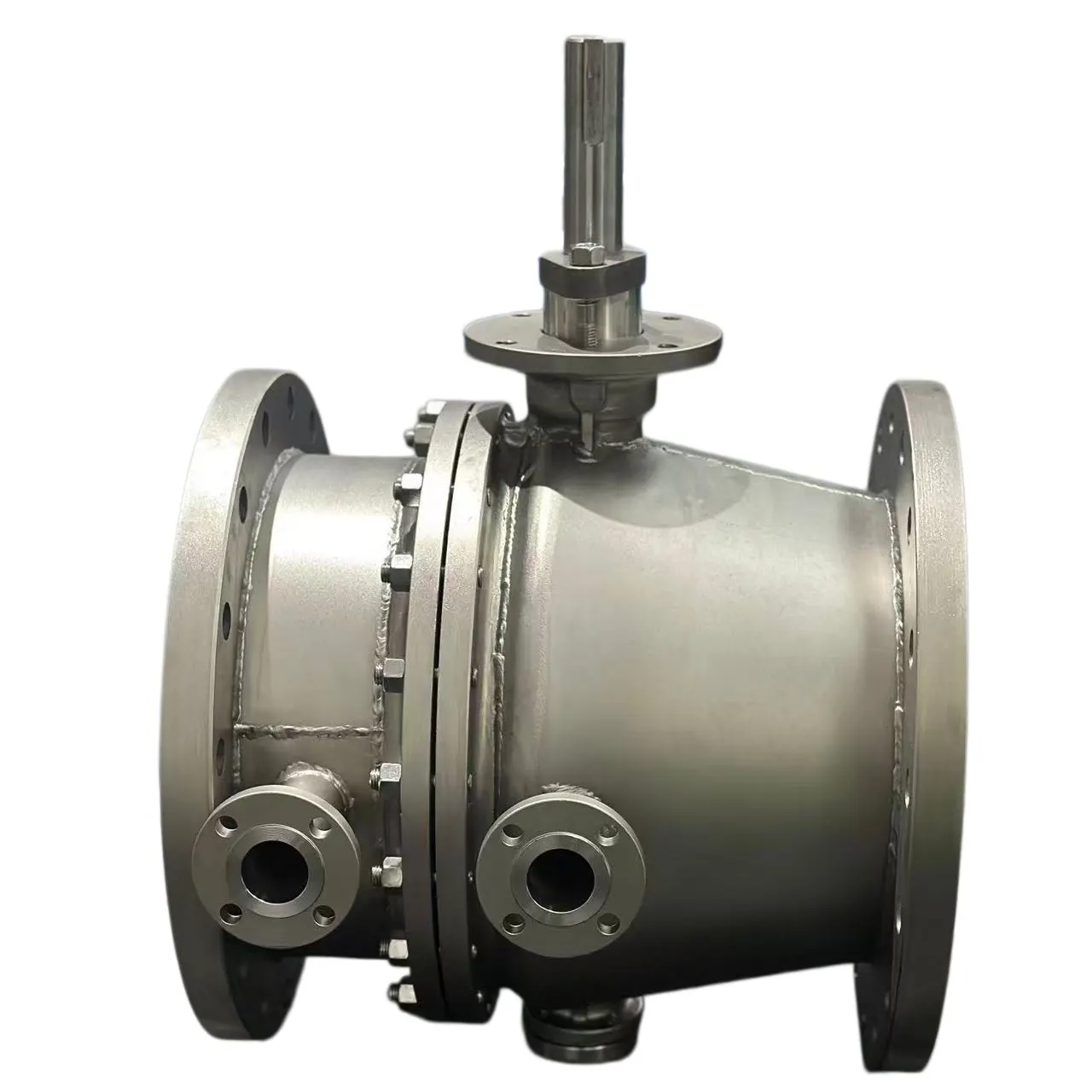

-Yüksek viskoziteli ortamlar için ceket yalıtımlı sabit küresel vana

-Pnömatik / elektrikli komple aktüatör setli küresel vana

-Yüksek sıcaklıkta servis için metal sert contalı sabit küresel vana

Fabrika Gücümüz

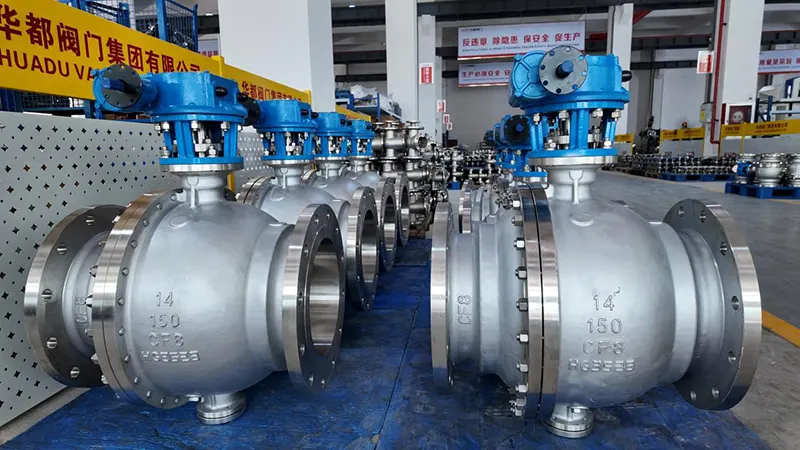

Huadu Valve Group, Wenzhou Çin'de bulunmaktadır ve endüstriyel valf tasarımı, dövme, işleme ve montaj konularında uzmanlaşmıştır. Dövme atölyesi, CNC işleme atölyesi, montaj atölyesi ve bağımsız test laboratuarı da dahil olmak üzere komple üretim hatlarına sahibiz. Tüm kritik üretim süreçleri tamamen dış kaynak kullanılarak değil, şirket bünyesinde tamamlanır. Yurtdışı petrol, gaz, petrokimya ve su temini proje siparişleri konusunda zengin deneyime sahibiz. Ürünlerimiz Güneydoğu Asya, Orta Doğu, Avrupa ve diğer bölgelere ihraç edilmektedir.

Soruşturma için arayın

Lütfen boyut, basınç, ortam, sıcaklık, çalışma türü ve özel talepler dahil olmak üzere ayrıntılı çalışma koşulu gereksinimlerinizi bize gönderin. Teknik ekibimiz kısa sürede değerlendirip sizin için resmi teklif hazırlayacak. Hoş geldiniz örnek sipariş ve büyük proje işbirliği.
