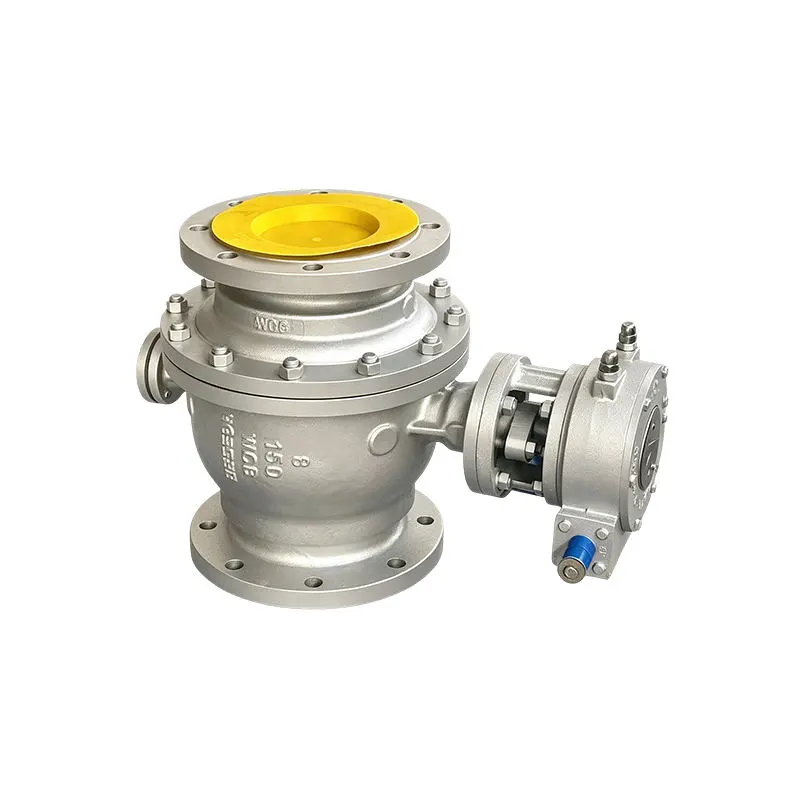

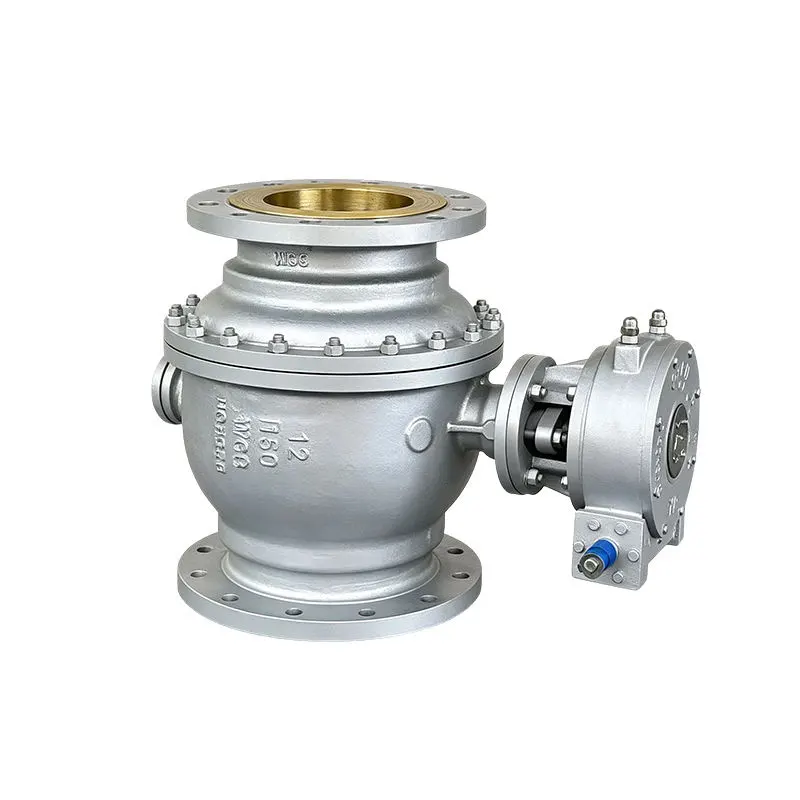

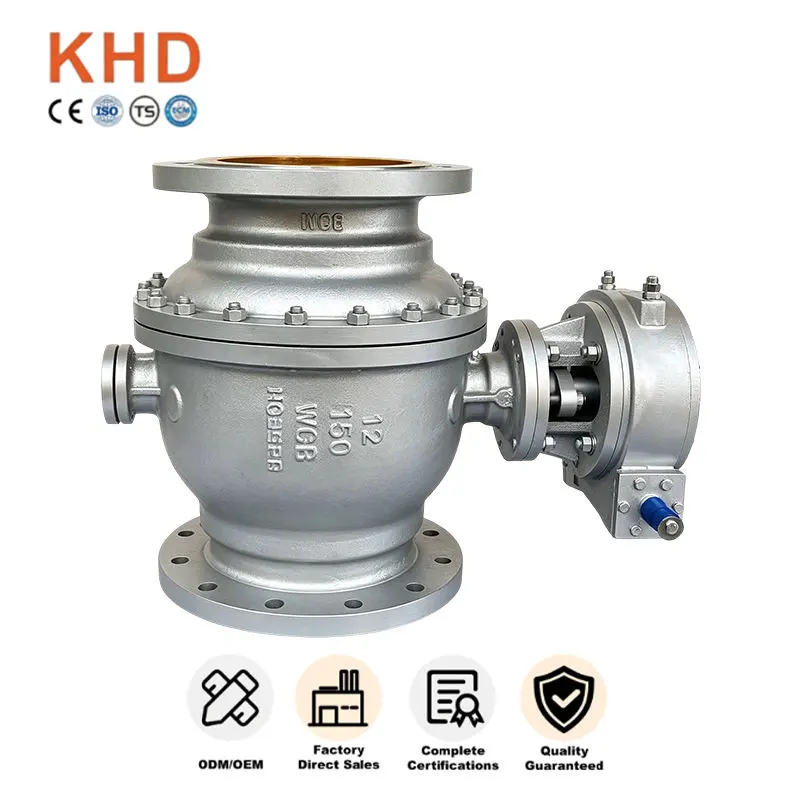

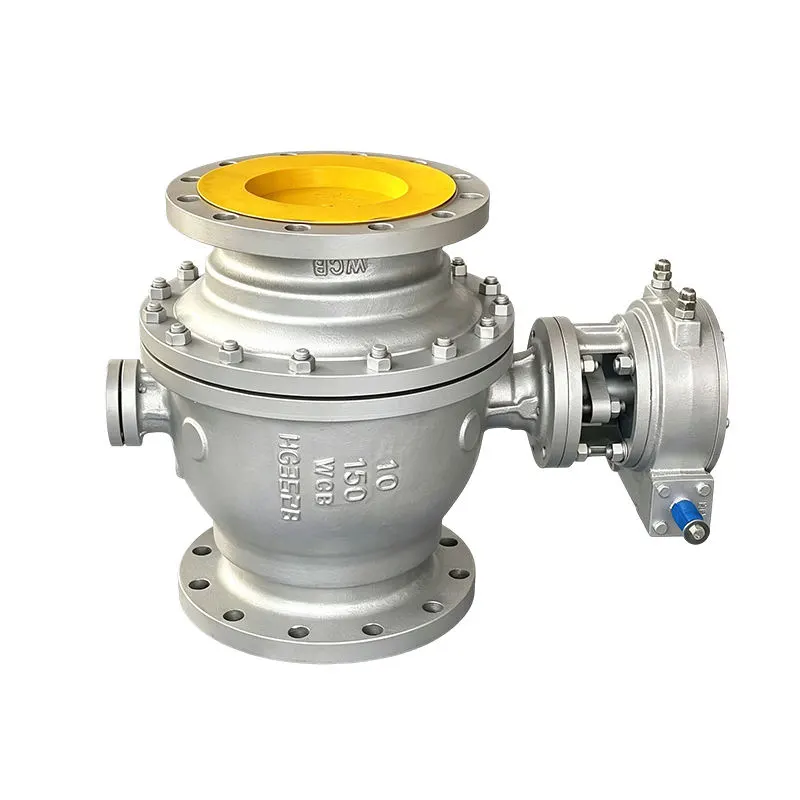

WCB Karbon Çelik Sabit Küresel Vana

WCB Karbon Çelik Sabit Küresel Vana, Huadu Valve Group tarafından üretilen, boru hattı izolasyonu ve akış kontrolü için üretilmiş ağır hizmet tipi bir endüstriyel vanadır. Muylu sabit bilya tasarımını ve A216 WCB karbon çeliği malzemesini benimser ve yüksek basınçlı kritik boru hattı çalışma koşullarına çok uygundur.

Bu endüstriyel vana, sürekli yüksek basınçlı servis ve uzun çevrimli çalışma altında güvenilir bir performans sergiler ve sızdırmazlık güvenliğinin ve uzun servis ömrünün temel gereklilikler olduğu projeler için yaygın olarak seçilir.

Hammadde ve Yapısal Avantajlar

Premium A216 WCB Karbon Çelik Gövde

WCB Karbon Çelik Sabit Küresel Vana, A216 WCB karbon çeliğinden dökülerek aşağıdaki temel avantajları sağlar:

-Yüksek mekanik mukavemet ve mükemmel darbe dayanımı

-Basınç dalgalanmasına ve su darbesine karşı iyi sıcaklık uyumu

-Yüksek basınç sınıfı hizmeti için yeterli duvar kalınlığı

-İç ve yüzey kusurlarını ortadan kaldırmak için sert döküm muayenesi

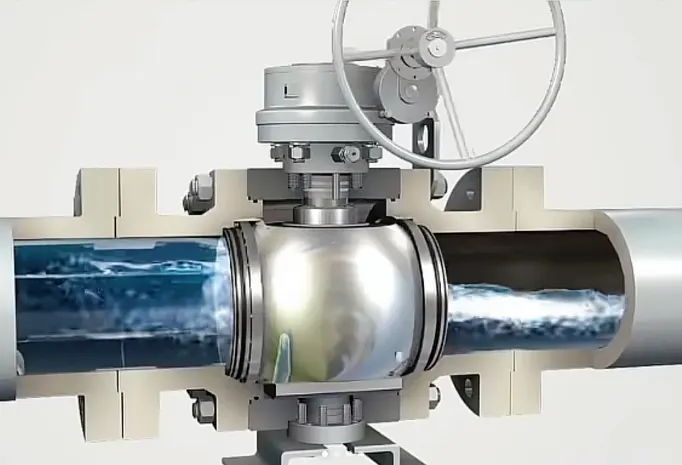

Muyluya Monte Sabit Bilyalı Yapı

Sıradan yüzer küresel vanalardan farklı olarak muylulu sabit bilyalı tasarımımız, boru hattı basınç yükünün çoğunu üst ve alt destek millerine aktarır. Bilya pozisyonda kilitli kalır, bu nedenle valf yuvaları yalnızca minimum temas kuvvetine dayanır. Sürekli yüksek basınç altında sık sık açma-kapama döngülerinde bile koltuk aşınmasını büyük ölçüde azaltır. Sağlam çift yönlü sızdırmazlık, basınç yönünden bağımsız olarak sızıntıyı önleyerek kritik proses döngüleri için sistem güvenliğini artırır.

Optimize Edilmiş Sızdırmazlık ve Güvenlik Yapısı

Yaylı yüzer koltuk tertibatı bu WCB Karbon Çelik Sabit Küresel Vana için donatılmıştır. Yerleşik yaylar, sıkı kapatma performansını sürdürmek için binlerce işlemden sonra küçük aşınmayı telafi eder. Patlama önleyici gövde, ani basınç artışlarına karşı standart güvenlik özelliği olarak hizmet eder. Çok katmanlı grafit dolgu, gövde boşluklarının etrafındaki kaçak emisyonları en aza indirir. Tüm sızdırmazlık bileşenleri, genel yedek parçalar yerine, yüksek basınçlı, orta sıcaklıktaki çalışma ortamları için özel olarak eşleştirilmiştir.

Anahtar Nitelikler

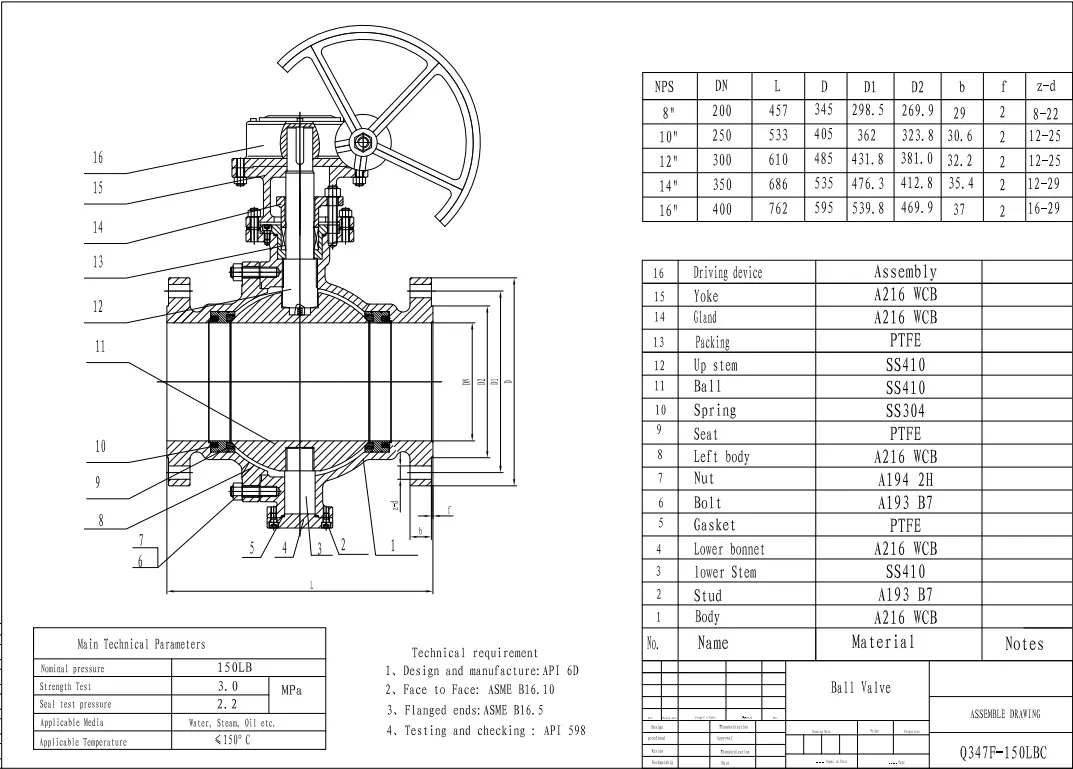

Teknik Özellikler

Standart Parametreler

Boyut: DN50-DN1200

Basınç Değeri: Class150-Class2500

Malzeme: A216 WCB karbon çeliği

Yapı: Muyluya monteli sabit küresel vana

Sıcaklık Aralığı:-29°C ~ 425°C

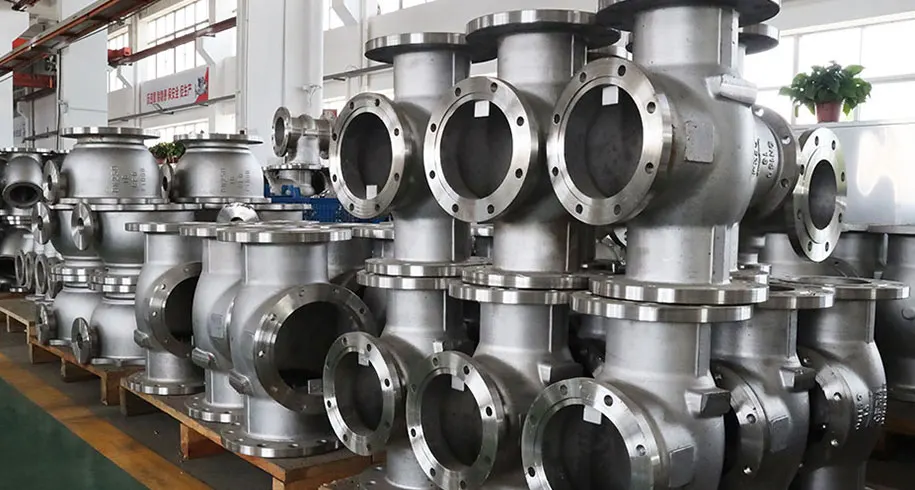

Üretim Süreci

WCB Karbon Çelik Sabit Küresel Vana şunlardan geçer:

- Nitelikli A216 WCB döküm üretimi

- Stabil malzeme özelliği için ısıl işlem

- Sızdırmazlık yüzeyleri için CNC hassas işleme

- Uyumlu sızdırmazlık ve aktüatör bileşenleriyle montaj

Performans Özellikleri

- Sık bisiklet hizmeti için aşınması düşük muylu yapısı

- Güvenilir çift yönlü sıkı kapatma

- Sürekli yüksek boru hattı basıncı altında düşük koltuk arıza oranı

- Birden fazla aktüatör seçeneğiyle uyumlu: manuel dişli, pnömatik, elektrikli

- Tam açık / tam kapalı izolasyon hizmeti için tasarlanmıştır

Uygulama Alanları

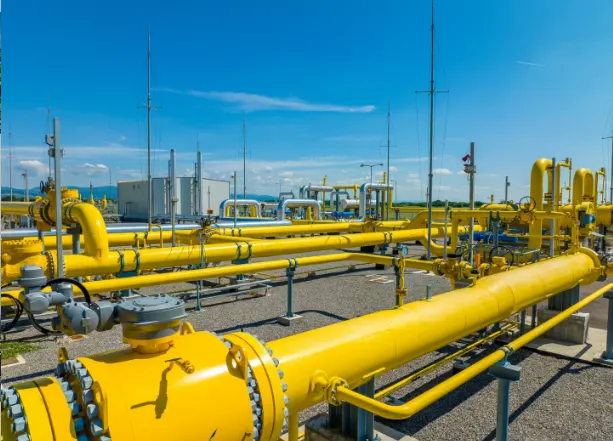

Petrol ve Gaz Endüstrisi

WCB Karbon Çelik Sabit Küresel Vana aşağıdaki alanlarda yaygın olarak uygulanır:

- Doğal gaz iletim ana boru hatları

- Petrol rafinerisi proses hatları

- Ham petrol transfer tesisleri

- Gaz toplama istasyonu boru sistemleri

Petrokimya Endüstrisi

- Yüksek basınçlı petrokimya proses döngüleri

- Proses ünitesi ana izolasyon boru hatları

- Orta sıcaklıkta aşındırıcı olmayan ve orta derecede aşındırıcı sıvı devreleri

Enerji Endüstrisi

- Enerji santrali ana proses boruları

- Ağır hizmet tipi endüstriyel tesis döngü sistemleri

Genel Endüstriyel Projeler

- Yeni derleme EPC proje hattı paketleri

- Mevcut boru hattı yenileme ve güçlendirme çalışmaları

- Bakım erişiminin zor olduğu ve yüksek güvenlik gereksinimleri olan endüstriyel alanlar

Kalite Kontrol & Proje Tedarik Desteği

ISO, CE ve API sertifikalarına sahip sertifikalı bir vana üreticisi olarak her WCB Karbon Çelik Sabit Küresel Vana, sevkıyattan önce hidrostatik kabuk testi, yatak sızdırmazlık testi ve boyut muayenesi dahil olmak üzere eksiksiz fabrika testlerine tabi tutulur. Ağır hizmet tipi büyük boyutlu vanalar için numune denetimi yapılmadan tam parça testi uygulanır. Hammadde doğrulaması, döküm denetimi, montaj denetimi ve bitmiş valf testi, tüm üretim iş akışı boyunca gerçekleştirilir. İhale sunumu ve saha kabulü için malzeme test sertifikaları ve muayene raporları sunulabilir.

Sahadaki çalışma koşullarına göre, çeşitli basınç derecelerini, sızdırmazlık malzemesi kombinasyonlarını ve çoklu çalışma modlarını kapsayan esnek konfigürasyon seçenekleri mevcuttur. Esnek Minimum Sipariş Adedi numune testini, küçük toplu stok tedarikini ve büyük hacimli toplu proje siparişlerini destekler. Huadu Valve Group'un WCB sabit küresel vanaları dünya çapında ihraç edilmekte ve dünya çapındaki endüstriyel müşterilerden tekrarlanan siparişler almaktadır.

Yatak ve gövde yalıtımı, gerçek hayattaki saha dayanıklılığı için nasıl tasarlandı?

Bu sabit küresel vana için yaylı yüzer yatak tasarımını kullanıyoruz. İç yaylar koltuğun top yüzeyine bastırılmasını sağlar. Binlerce işlemden sonra küçük aşınma meydana geldiğinde, yaylar küçük boşlukları telafi ederek zaman içinde iyi sızdırmazlık performansını koruyabilir. Patlama önleyici gövde yapısı standart güvenlik özelliği olarak yerleşiktir. Boru hattındaki beklenmedik basınç artışları durumunda milin patlamasını önler. Çok katmanlı grafit salmastra, gövde boşluğu etrafındaki küçük kaçak emisyonları durdurmak amacıyla gövde sızdırmazlığı için takılmıştır. Bu sızdırmazlık parçaları genel olarak ucuz yedek parçalar değildir; yüksek basınç ve orta sıcaklıktaki çalışma koşullarına uyacak şekilde seçilirler.
