Glob Vananın çalışma prensibi ve özellikleri.

Çalışma prensibi

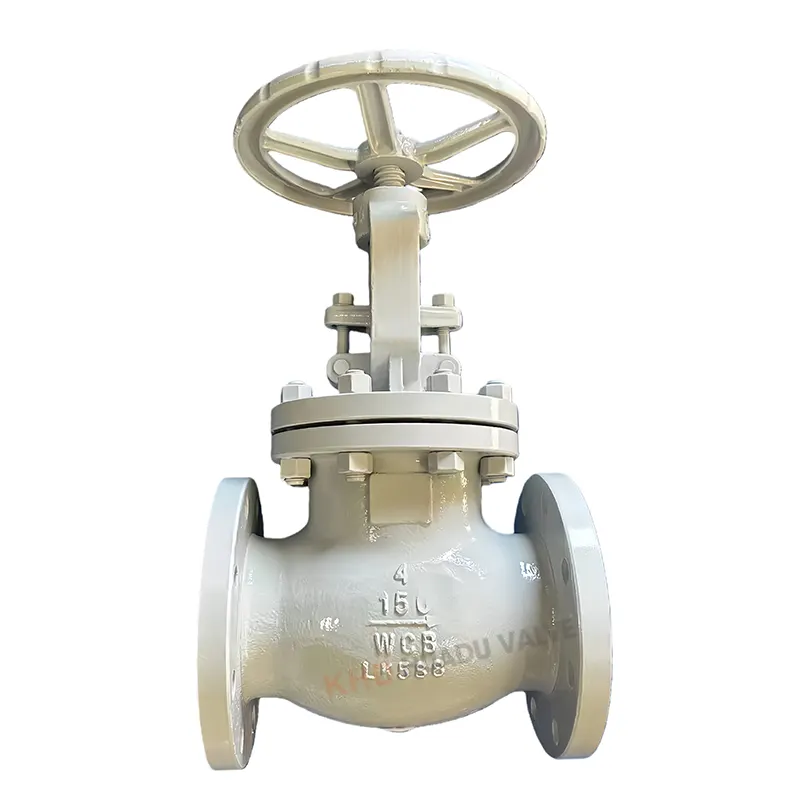

Stop vanası olarak da bilinen Globe Vana, en yaygın kullanılan vana türlerinden biridir. Açma ve kapama işlemi sırasında sızdırmazlık yüzeyleri arasındaki sürtünmenin küçük olması, nispeten dayanıklı olması, açılma yüksekliğinin büyük olmaması, üretim işleminin kolay olması ve bakımın uygun olması nedeniyle bu kadar popülerdir. Sadece orta ve düşük basınç için değil aynı zamanda yüksek basınç için de uygundur.

Küresel Vananın kapanma prensibi, vana diskinin sızdırmazlık yüzeyinin vana yuvasının sızdırmazlık yüzeyine sıkı bir şekilde yapışmasını sağlamak için vana kolunun basıncını kullanması ve böylece ortamın akışını engellemesidir.

Glob Vana, ortamın yalnızca tek yönde akmasına izin verir ve kurulum sırasında yön gereksinimi vardır. Yapısal uzunlukKüre VanaSürgülü Vananınkinden daha uzundur. Aynı zamanda sıvı direnci yüksektir ve uzun süreli çalışma sırasında sızdırmazlık güvenilirliği güçlü değildir.

Özellikler

(1)YapısıKüre VanaSürgülü Vanaya göre daha basittir ve hem imalat hem de bakım daha uygundur.

(2) Sızdırmazlık yüzeyi aşınmaya veya çizilmeye eğilimli değildir. Mükemmel sızdırmazlık performansına sahiptir. Açma ve kapama işlemi sırasında valf diski ile valf gövdesinin sızdırmazlık yüzeyi arasında göreceli bir kayma yoktur. Bu nedenle aşınma veya çizilme ciddi değildir ve sızdırmazlık performansı iyi olup uzun ömürlüdür.

(3) Açma ve kapama sırasında, vana diskinin stroku küçüktür, dolayısıyla Küresel Vananın yüksekliği Sürgülü Vananın yüksekliğinden daha küçüktür, ancak yapısal uzunluğu Sürgülü Vananınkinden daha uzundur.

(4) Açma ve kapama torku büyüktür, bu da çalışmayı yorucu ve uzun zaman alır.

(5) Yüksek sıvı direnci. Valf gövdesindeki ortamın dolambaçlı yolu nedeniyle sıvı direnci yüksektir ve bu da önemli miktarda güç tüketimine neden olur.

(6) Ortam akış yönünün nominal basıncı PN ≤ 16 MPa olduğunda, normal akış yönü vana diskinin tabanından yukarıya doğrudur; Nominal basınç PN ≥ 20 MPa olduğunda normal akış yönü vana diskinin üst kısmından aşağıya doğru olur. Bunun amacı sızdırmazlık performansını arttırmaktır. Kullanım sırasında Glob Vananın ortamı yalnızca tek yönde akabilir ve akış yönünü değiştiremez.

(7) Valf diski tamamen açıldığında sıklıkla erozyona maruz kalır.

Küresel Vananın valf gövdesi ekseni, valf yuvasının sızdırmazlık yüzeyine diktir. Valfi açma veya kapatma stroku nispeten kısadır ve çok güvenilir bir kesme hareketine sahiptir, bu da bu tür valfleri ortamın kesilmesi veya düzenlenmesi ve kısılması için kullanıma uygun hale getirir.
